1. Mecanismos Articulados — Fundamentos

Mecanismos articulados são sistemas formados por barras rígidas conectadas por pares cinemáticos inferiores. Esses mecanismos são usados para:

Gerar trajetórias
Transmitir movimento
Transformar rotação em oscilação
Relacionar movimentos entre elos

O mecanismo de quatro barras é o mais importante desses sistemas. Ele possui um grau de mobilidade e é chamado de quadrilátero articulado.

Ele é composto por quatro elos:

Elo 1 — Base (fixo)
Elo 2 — Manivela (entrada)
Elo 3 — Acoplador
Elo 4 — Balancim (saída)

Quando a manivela gira, o balancim oscila. Isso transforma rotação em oscilação.

2. Cinemática do Quadrilátero Articulado

O mecanismo é definido por quatro comprimentos:

L1 = elo fixo L2 = manivela L3 = acoplador L4 = balancim

A equação vetorial de fechamento é:

R2 + R3 = R1 + R4

Separando em coordenadas:

L2 cosθ2 + L3 cosθ3 = L1 + L4 cosθ4 L2 sinθ2 + L3 sinθ3 = L4 sinθ4

Estas equações permitem calcular a posição completa do mecanismo.

3. Ângulo de Transmissão

O ângulo de transmissão é o ângulo entre o acoplador e o balancim. Ele determina a eficiência de transmissão de força.

μ = ângulo entre elo 3 e elo 4

Condições recomendadas:

μ mínimo > 40°
μ máximo < 140°

Se μ for muito pequeno:

mecanismo trava
força cresce muito
perda de eficiência

4. Pontos Mortos

Pontos mortos ocorrem quando três elos ficam alinhados.

θ3 − θ4 = 0

Consequências:

velocidade zero
travamento
perda de transmissão

5. Lei de Grashof

A lei de Grashof determina se existe rotação completa.

Ordenando os elos:

s = menor elo l = maior elo p,q = elos intermediários

Condição de Grashof:

s + l ≤ p + q

Casos:

Se verdadeiro → mecanismo Grashof
Se falso → mecanismo não‑Grashof

6. Classificação dos mecanismos

Se Grashof:

menor elo é fixo → manivela dupla
elo adjacente ao menor é fixo → manivela balancim
elo oposto ao menor é fixo → balancim duplo

Se não Grashof:

balancim duplo

7. Dimensionamento de um mecanismo

Passo 1 — definir função

rotação → oscilação
gerar trajetória
amplificar movimento

Passo 2 — escolher tipo (Grashof) Passo 3 — escolher comprimentos Passo 4 — verificar ângulo de transmissão Passo 5 — verificar pontos mortos Passo 6 — simular trajetória

8. Trajetória do Acoplador

O ponto do acoplador gera curvas complexas. Essas curvas são chamadas curvas do acoplador.

Aplicações:

Mecanismo de Watt
Traçadores de reta
Robótica
Máquinas ferramentas

9. Condições para evitar travamento

Deve-se garantir:

Grashof satisfeito
ângulo de transmissão adequado
sem alinhamentos críticos

10. Análise completa passo a passo

1. Definir L1 L2 L3 L4 2. Verificar Grashof 3. Escolher θ2 4. Resolver posição 5. Calcular θ3 θ4 6. Calcular velocidades 7. Verificar μ 8. Verificar singularidades 9. Plotar trajetória 10. Validar mecanismo

2. Equação vetorial do mecanismo

O mecanismo é descrito pela equação de fechamento vetorial:

R2 + R3 = R1 + R4

Separando em x e y:

L2 cosθ2 + L3 cosθ3 = L1 + L4 cosθ4 L2 sinθ2 + L3 sinθ3 = L4 sinθ4

Essas duas equações são usadas para calcular posição do mecanismo.

3. Cálculo passo a passo da posição

Passo 1 — definir dimensões:

L1 = base L2 = manivela L3 = acoplador L4 = seguidor

Passo 2 — escolher entrada θ2

Passo 3 — resolver sistema não linear

Este simulador usa interseção de círculos:

(x - x1)^2 + (y - y1)^2 = L3^2 (x - x4)^2 + (y - y4)^2 = L4^2

A solução fornece o ponto do acoplador.

4. Velocidade angular

Derivando as equações:

ω3 = (L2 ω2 sin(θ4-θ2)) / (L3 sin(θ3-θ4)) ω4 = (L2 ω2 sin(θ2-θ3)) / (L4 sin(θ4-θ3))

Essas equações são usadas na simulação.

5. Teoria de Grashof

A teoria de Grashof determina o tipo do mecanismo. Ordenando comprimentos:

s = menor barra l = maior barra p,q = intermediárias

Regra de Grashof:

s + l ≤ p + q

Se verdadeiro → mecanismo Grashof Se falso → não Grashof

6. Classificação do mecanismo

Se Grashof:

menor oposta fixa → double crank
menor adjacente fixa → crank rocker
fixa é menor → double rocker

Se não Grashof:

triple rocker

7. Como dimensionar um mecanismo

Passo 1 — definir movimento desejado Exemplo:

rotação completa entrada
oscilação saída
trajetória específica

Passo 2 — escolher tipo crank rocker Passo 3 — aplicar Grashof

s + l ≤ p + q

Passo 4 — escolher proporções Exemplo recomendado:

L2 = 1 L3 = 2 L4 = 1.5 L1 = 2.2

Passo 5 — validar com simulação

8. Trajetória do ponto do acoplador

O ponto do acoplador gera curvas complexas. Essas curvas são usadas em:

mecanismo de Watt
caminho quase retilíneo
robótica
máquinas ferramenta

A simulação desenha essa curva automaticamente.

9. Singularidades

Ocorrem quando:

sin(θ3 − θ4) = 0

Isso causa:

velocidade infinita
travamento
dead point

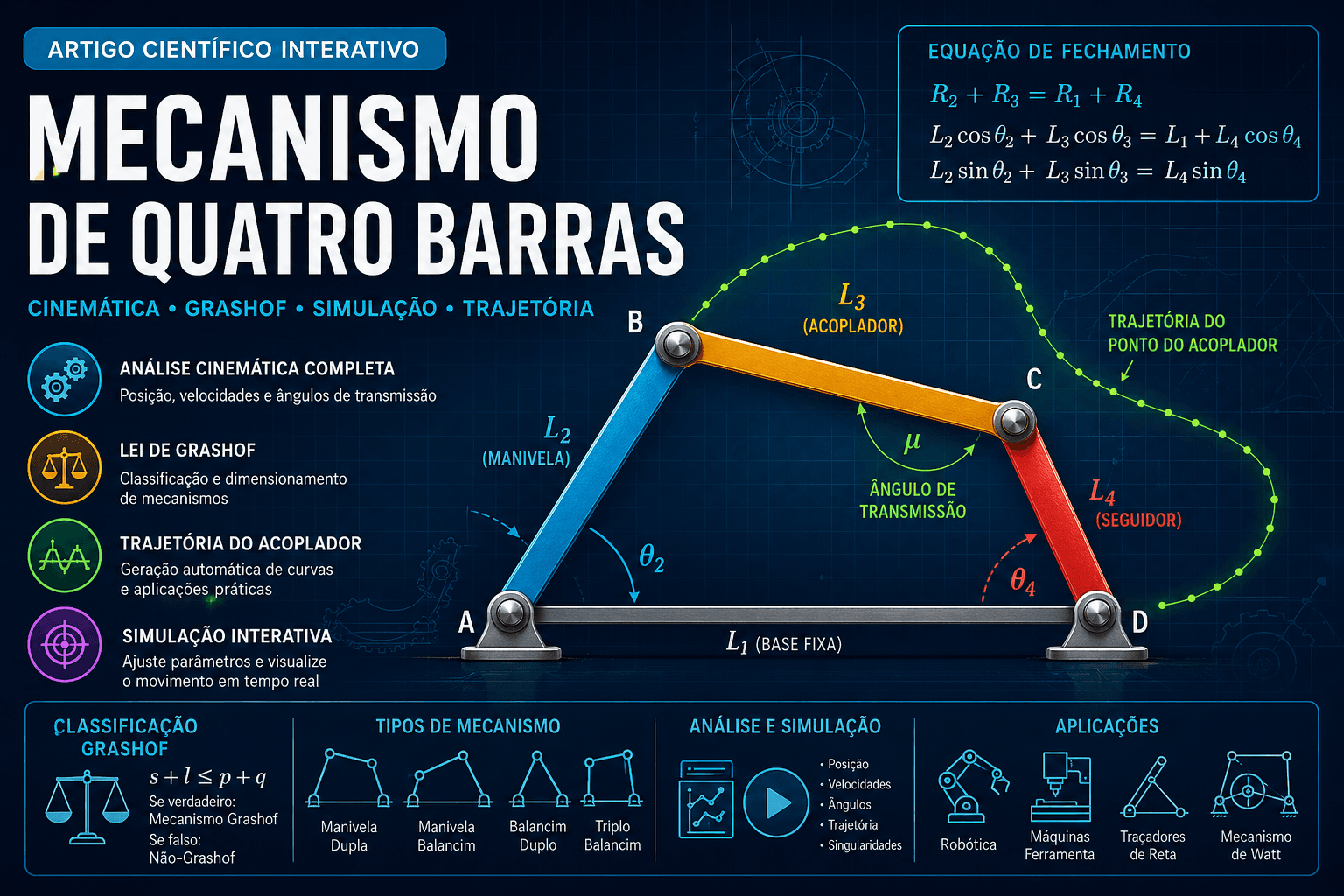

Mecanismos de 4 barras
